I mange norske hjem og næringsbygg skjuler det seg tause trusler bak lukkede dører. Den vanligste årsaken til brann i elektriske anlegg er varmegang som følge av løse koblinger eller overbelastning. Ved å benytte profesjonell termografering av sikringsskap, kan man identifisere disse farene før de fører til røykutvikling eller full brann. Elteknikk AS i Bergen ser stadig eksempler på at forebyggende vedlikehold redder både verdier og liv.
Hva er termografering av sikringsskap?

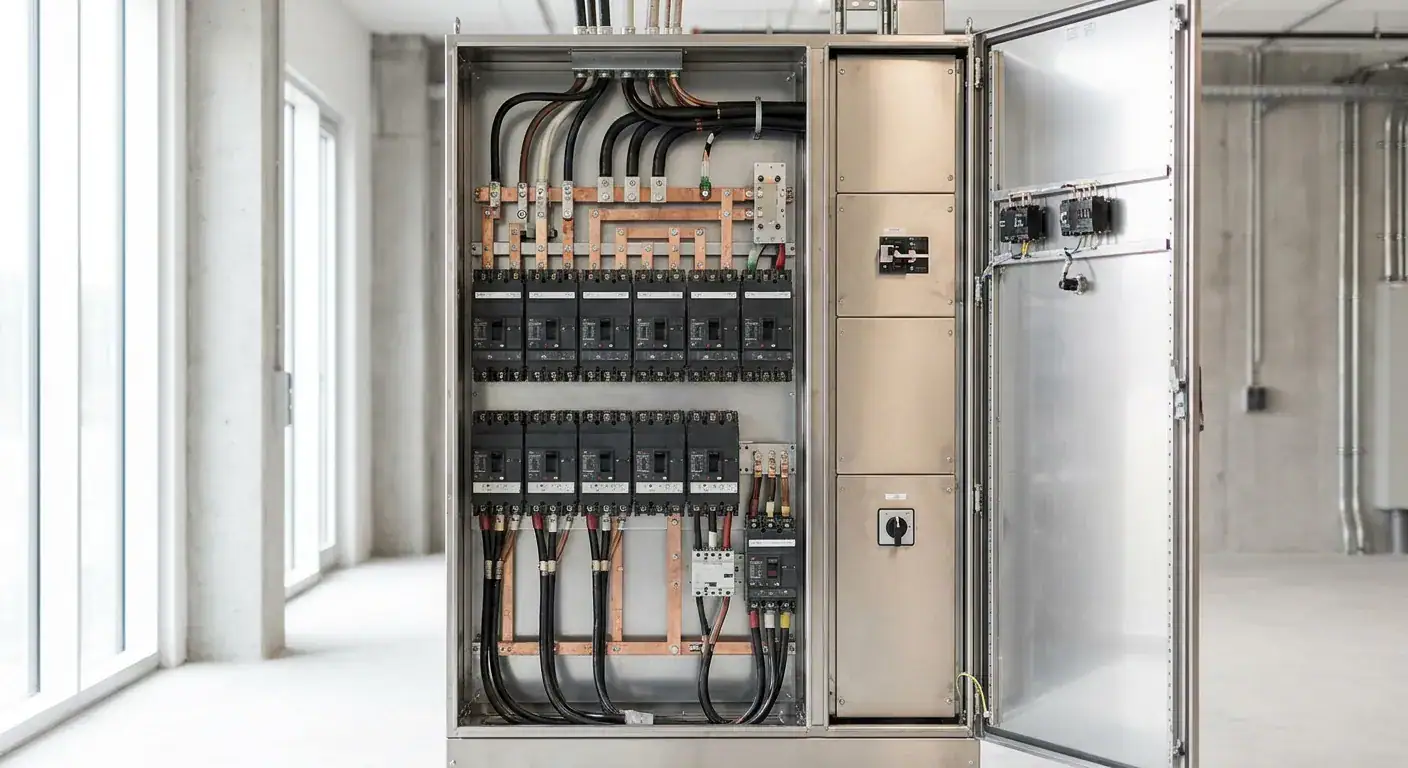

Termografering er en berøringsfri målemetode som registrerer infrarød stråling fra overflater. I en elektrisk kontekst betyr dette at vi kan “se” varmen som genereres inne i de elektriske komponentene. Et sikringsskap består av en rekke koblinger, skinner og vern. Over tid kan vibrasjoner, termiske utvidelser eller rett og slett slitasje føre til at en skrue løsner eller at en fjærklemme mister spennet sitt.
Når en elektrisk kobling blir løs, øker den elektriske motstanden (resistansen) på det aktuelle punktet. I henhold til fysikkens lover vil denne motstanden generere varme når det går strøm gjennom den. Problemet med elektrisk varmeutvikling er at den ofte starter i det små og er helt usynlig for det blotte øye. Termografering av sikringsskap er det eneste verktøyet som gir oss muligheten til å dokumentere denne varmen mens anlegget er i drift.
Det er viktig å presisere at denne kontrollen må utføres mens anlegget er under belastning. Det betyr at maskiner, lys og utstyr må være slått på for at vi skal kunne se om det oppstår varmegang. Dette gjør metoden svært effektiv for næringsvirksomheter, da man slipper å stanse produksjonen for å gjennomføre en grundig elkontroll.
Vitenskapen bak infrarød måling
Alle objekter med en temperatur over det absolutte nullpunkt sender ut infrarød stråling. Jo varmere et objekt er, desto mer stråling sender det ut. Et infrarødt kamera fanger opp denne energien og omgjør den til et visuelt bilde der ulike farger representerer ulike temperaturer. Typisk vil blå og lilla farger representere kalde områder, mens gult, oransje og hvitt representerer områder med høy varme.

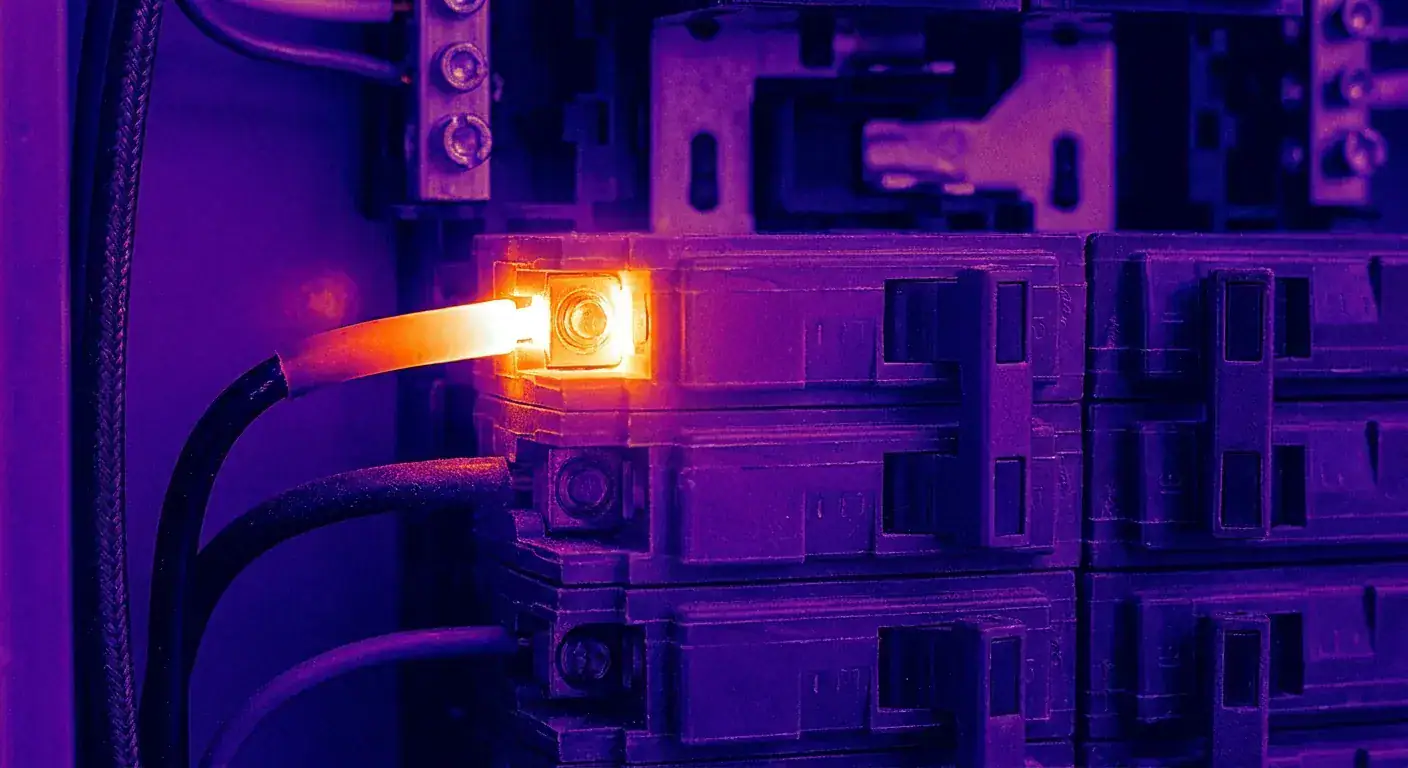

Når våre teknikere hos Elteknikk AS utfører en kontroll, ser de etter avvik fra det normale mønsteret. Hvis én sikring er 20 grader varmere enn naboen under lik belastning, er det et tydelig tegn på at noe er galt. [Example]: Ved hjelp av et varmesøkende kamera kan vi finne løse koblinger som holder over 200 grader Celsius, selv om sikringsskap ser helt normalt ut fra utsiden. Dette er temperaturer som er mer enn nok til å antenne plastisolasjon og starte en brann.
Det kreves imidlertid mer enn bare et kamera for å tolke bildene korrekt. Faktorer som overflatens refleksjonsevne (emissivitet) og avstand til objektet spiller inn på måleresultatet. Derfor er det kritisk at personen som utfører arbeidet har riktig kompetanse og erfaring.
Hvorfor velge termografering av sikringsskap for din sikkerhet?
Det er mange grunner til at både private boligeiere og bedriftsledere bør prioritere dette tiltaket. Den mest åpenbare er naturligvis brannsikkerhet. Statistikk fra forsikringsselskaper viser at elektriske feil er årsaken til nesten halvparten av alle bygningsbranner i Norge. En stor andel av disse starter nettopp i sikringsskapet.
I næringsbygg er konsekvensene av en brann eller et uforutsett driftsstopp ofte katastrofale. En produksjonslinje som stopper på grunn av en brent sikringsholder kan koste bedriften enorme summer per time. Ved å inkludere termografering av sikringsskap som en del av den systematiske internkontrollen for elektro, kan man planlegge utbedringer før feilen fører til stans.
For private husholdninger gir en slik kontroll en unik trygghet. Mange eldre boliger i Bergen har sikringsskap som ikke er dimensjonert for dagens forbruk med induksjonstopper, varmepumper og lading av elbil. En elsjekk kombinert med termografi vil raskt avdekke om anlegget tåler belastningen.
Vanlige feilkilder som avdekkes
Gjennom våre mange oppdrag i Bergen og omegn har vi identifisert visse gjengangere som skaper farlige situasjoner. Her er de vanligste feilene vi finner:
- Løse skrukoblinger: Over tid kan skruer som holder ledningene på plass løsne på grunn av vibrasjoner eller temperaturvariasjoner.
- Overbelastede kurser: Når man kobler til for mange apparater på samme kurs, vil ledningene og sikringen bli unormalt varme.
- Ujevn fasebelastning: I trefasede anlegg kan en skjevfordeling av lasten føre til at én fase blir overopphetet.
- Dårlige kontaktflater: Oksidering eller smuss på kontaktflater skaper overgangsmotstand og varme.
- Defekte komponenter: Gamle automatsikringer eller jordfeilbrytere kan ha interne feil som genererer varme under normal drift.

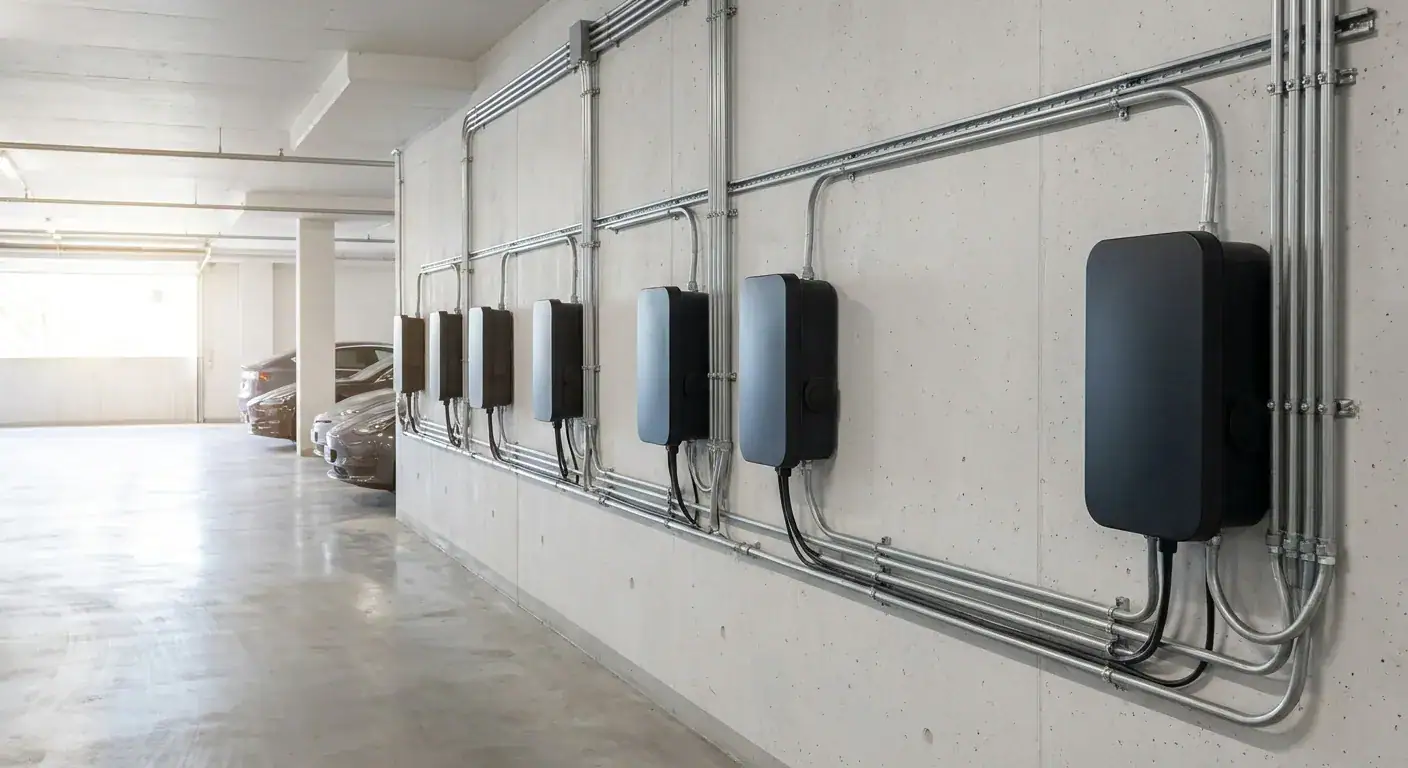

Det er spesielt viktig å være oppmerksom på dette dersom man har utført en installasjon av ladeboks i Bergen uten å oppgradere resten av skapet, da elbillading trekker høy strøm over lang tid.
Slik utføres termografering av sikringsskap i praksis
Prosessen starter med at en sertifisert termografør fra Elteknikk AS kommer på besøk. Det første steget er å sørge for at det er tilstrekkelig belastning på anlegget. Hvis ingen bruker strøm, vil heller ikke de svake punktene produsere varme. Vi anbefaler ofte at kunden skrur på tilgjengelige varmekilder og utstyr før vi ankommer.

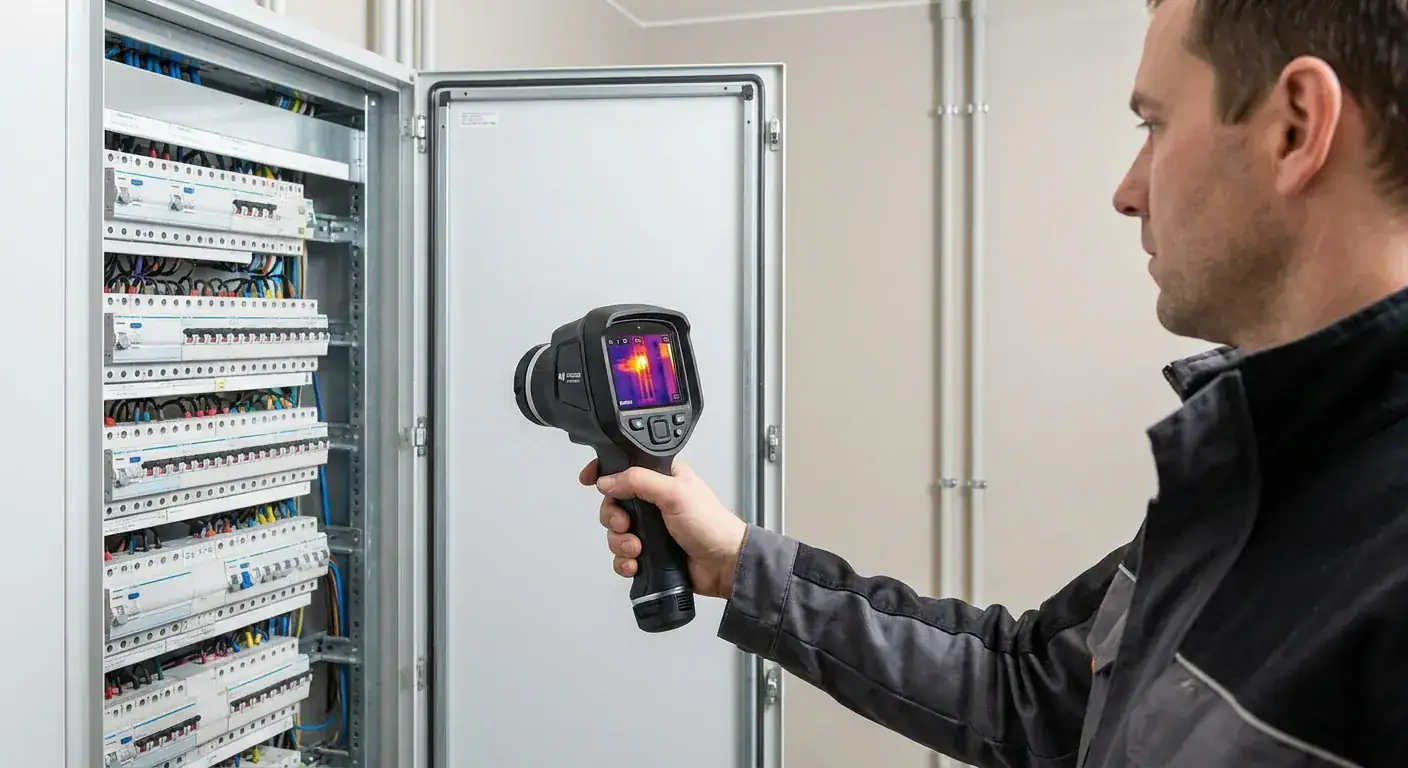

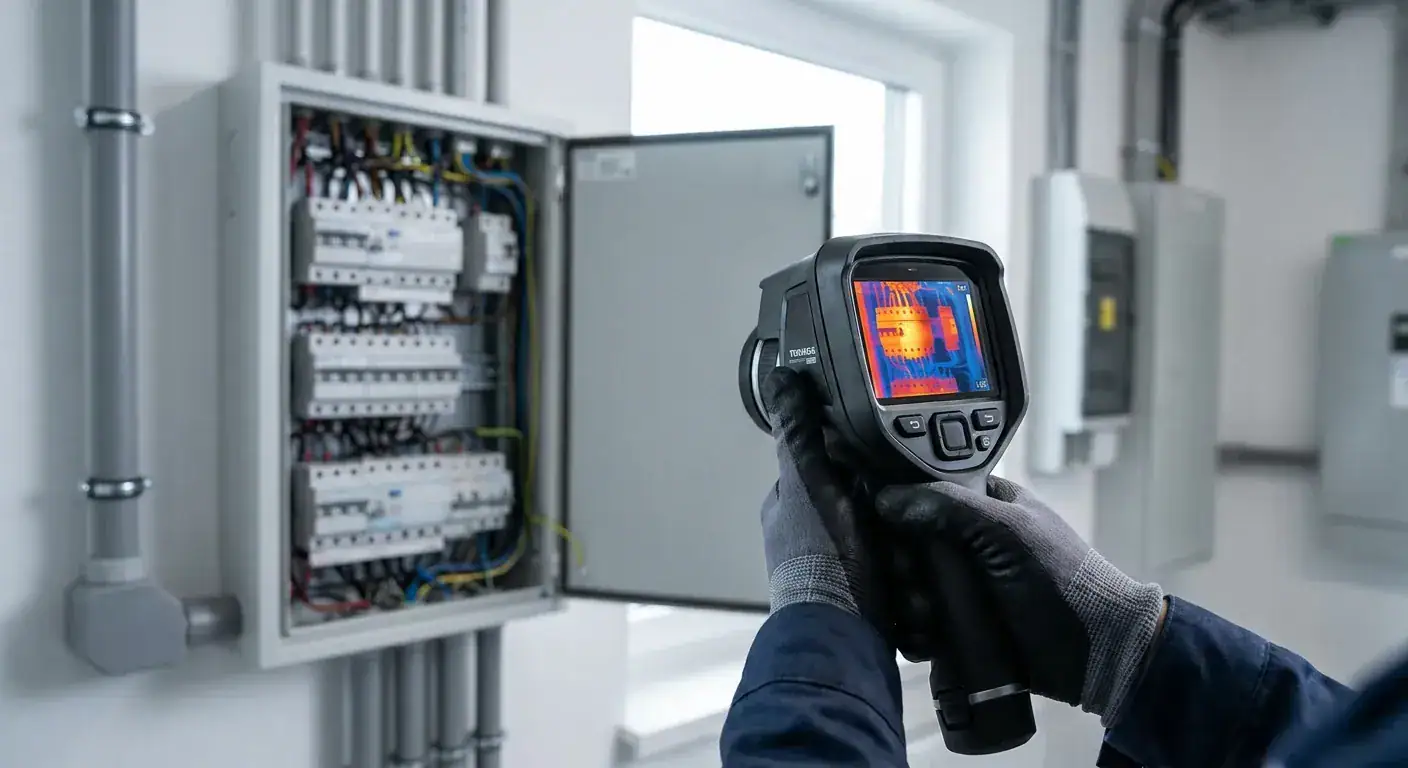

Når kontrollen starter, fjernes dekkplatene i sikringsskapet slik at alle komponenter og ledninger er synlige for det infrarøde kameraet. Teknikeren skanner metodisk over alle tilkoblinger, samleskinner og vern. Hvis et avvik oppdages, tas det både et visuelt bilde og et termisk bilde av komponenten.
Etter befaringen utarbeides en detaljert rapport. Denne rapporten inneholder en oversikt over alle funn, gradert etter alvorlighetsgrad. En “klasse 3”-feil er kritisk og krever umiddelbar utbedring, mens en “klasse 1”-feil er noe som bør overvåkes. Denne dokumentasjonen er gull verdt ved kontakt med forsikringsselskapet eller ved salg av bolig.
Sammenligning: Visuell kontroll vs. Termografering
Mange tror at en standard visuell sjekk av en elektriker er tilstrekkelig. Selv om en dyktig fagperson kan se tegn til varmegang (som misfarging av plast eller svimerker), er dette tegn som først oppstår når skaden allerede er betydelig.
| Egenskap | Visuell kontroll | Termografering |
|---|---|---|
| Deteksjon av tidlig varmegang | Nei, kun ved synlig skade | Ja, oppdages umiddelbart |
| Krav om driftsstans | Ofte nødvendig for demontering | Nei, må utføres under drift |
| Nøyaktighet | Subjektiv vurdering | Objektive temperaturmålinger |
| Dokumentasjon | Enkel sjekkliste | Bildebevis med temperaturdata |
| Forebyggende verdi | Lav til middels | Svært høy |
Som tabellen viser, gir termografering av sikringsskap en helt annen dybde i sikkerhetsanalysen. Det er en investering i trygghet som langt overgår kostnaden ved selve kontrollen.
Sertifiseringer og krav (NEK 405)
For at en termografering skal være gyldig i forsikringssammenheng og holde faglig standard, må den utføres i henhold til norske normer. NEK 405-serien setter kravene for personell og foretak som utfører elkontroll og termografering.
NEK 405-4 er den spesifikke standarden for termografering. Hos Elteknikk AS har vi personell med nødvendig sertifisering for å utføre disse tjenestene. Dette sikrer at du som kunde får en rapport som er anerkjent av myndigheter og forsikringsselskaper. For landbruk er det for eksempel strenge krav til elkontroll landbruk med termografi for å opprettholde forsikringsdekningen.
Når du bestiller en tjeneste hos en godkjent elektriker, bør du alltid etterspørre dokumentasjon på at de følger NEK 405-standardene. Dette er din garanti for at feilsøkingen utføres med kalibrert utstyr og korrekt metodikk.
Økonomiske fordeler og forsikring
Utover den åpenbare sikkerheten, er det også rent økonomiske insentiver for å utføre regelmessig kontroll. De fleste forsikringsselskaper gir betydelige rabatter på forsikringspremien dersom du kan fremvise en gyldig elkontrollrapport med termografering utført av en sertifisert tredjepart.
I næringslivet er ofte en slik kontroll et krav i forsikringsavtalen. Dersom det oppstår en brann og det viser seg at bedriften ikke har overholdt kravene til internkontroll og vedlikehold, kan man risikere avkortning i erstatningssummen. Dette kan i verste fall føre til konkurs etter en brannulykke.
I tillegg kommer verdien av forebygging. Ved å oppdage en feil i et sikringsskap i Bergen tidlig, kan man bytte en enkelt komponent til noen få hundrelapper, i stedet for å måtte bytte hele skapet etter en nedsmelting. Dette henger også sammen med vårt fokus på bærekraftig elektro – det er bedre for miljøet å reparere en liten del enn å kaste hele anlegget.
Hvorfor bruke Elteknikk AS i Bergen?
Som din lokale elektriker i Bergen sentrum og omegn, har Elteknikk AS opparbeidet seg solid kompetanse på vestlandske forhold. Vi kjenner utfordringene med saltholdig luft og fuktig klima som kan fremskynde korrosjon i elektriske anlegg. Vårt team består av fagfolk med ekte engasjement for el-sikkerhet.
Vi tilbyr ikke bare selve termograferingen, men også en helhetlig tilnærming til din elektriske hverdag. Enten det gjelder lysdesign i næringsbygg for å skape et bedre arbeidsmiljø, eller installasjon av moderne elbillader for privatbolig, sørger vi for at grunnlaget – altså sikringsskapet – er trygt og robust.
Når vi utfører en kontroll, tar vi oss tid til å forklare funnene for kunden. Vi gir klare anbefalinger og kan utføre utbedringer raskt og effektivt. Vår målsetting er at du skal kunne sove trygt om natten, velvitende om at det ikke skjuler seg farlige temperaturer bak sikringsdekslet.
Vi har lang erfaring med både små og store prosjekter. Fra eneboliger på Askøy til store næringsbygg i Bergen Næringspark. Vår brede erfaring gjør at vi vet nøyaktig hvor vi skal lete etter de kritiske feilene. Vi kan også hjelpe deg med å forstå en tilsynsrapport fra BKK og utbedre eventuelle avvik som er funnet der.
Avslutningsvis er det viktig å huske at strøm er ferskvare, og det samme er sikkerheten. Selv om anlegget var trygt i fjor, kan endringer i bruksmønster eller komponentalder ha skapt nye utfordringer. Regelmessig termografering av sikringsskap er derfor en billig forsikring mot uforutsette hendelser.
Vil du vite om det skjuler seg farlig varme i ditt sikringsskap? La våre eksperter utføre en termografering.
